MessagePosté le: Sam 29 Nov - 20:48 (2014)    Sujet du message: alimentation circuit Z

Bonjour,

Je dois avoir un problème de montage du circuit Z ou une pièce défectueuse.

Le problème : les 2 voitures sont gérées par les 2 poignées indifféremment. Je suis incapable de différencier mes voitures (Porsche 911 et stratos) sur le circuit.

Les tests effectués :
  • Si je monte le circuit sans les rails de changement de voie : tout fonctionne.
  1. Chaque voiture peut fonctionner sur une voie. Si je la change de voie, je change de poignée, c'est OK.
  2. La même chose dans l'autre sens. c'est plus étrange.



  • le transfo délivre du 20V alternatif à vide.
  • la plaque d'alimentation est numérotée 3402 (sur la fiche d'alimentation jaune). Sur la notice et la boite, il donne le numéro 3403. Est-ce normal?


  • L'arrivée électrique sur cette plaque a du être refaite (fil avec domino) et voici les branchements

            -une borne va sur les rails gauche de chaque file.
            -l'autre va au branchement du centre.




  • Les deux voiture ont bien chacune un circuit électrique à 3 éléments. L'une sur le patin gauche, l'autre sur le droit.

Voilà si vous avez des solutions ou des idées de tests, je suis preneur.


Merci
_________________
Pierre
Récent possesseur d'un circuit Z1


Revenir en haut
Publicité






MessagePosté le: Sam 29 Nov - 20:48 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Gérard 58
les membres qui se sont présentés

Hors ligne

Inscrit le: 02 Oct 2013
Messages: 1 064
Localisation: Nievre (58)

MessagePosté le: Dim 30 Nov - 11:33 (2014)    Sujet du message: alimentation circuit Z

Bonjour Fut,

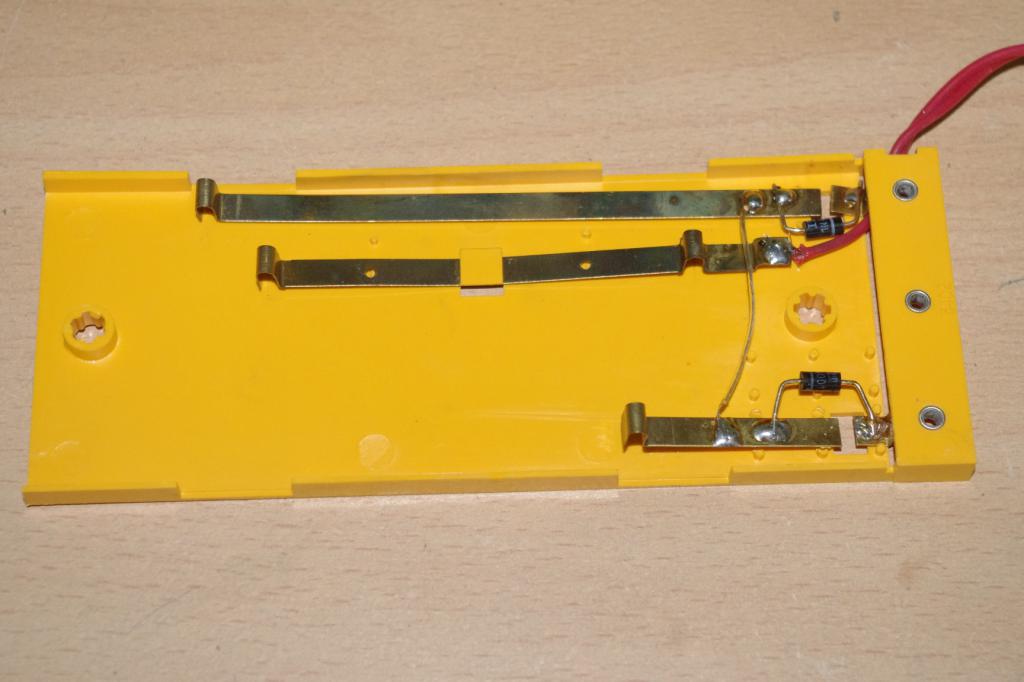

Il te manques des diodes et un shunt sur ton rail par rapport au mien. Je te joint une photo pour que tu puisses comparer. Il y a peut être plusieurs montages...?


_________________
@ + Gérard


Revenir en haut
golfgl90
les membres qui se sont présentés

En ligne

Inscrit le: 07 Jan 2012
Messages: 3 098
Localisation: à l'est de l'ouest

MessagePosté le: Dim 30 Nov - 14:04 (2014)    Sujet du message: alimentation circuit Z

Je pense avoir de quoi te dépanner au cas où  Wink
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
tophe
les membres qui se sont présentés

Hors ligne

Inscrit le: 14 Avr 2012
Messages: 40
Localisation: 95

MessagePosté le: Dim 30 Nov - 14:47 (2014)    Sujet du message: alimentation circuit Z

Apparemment ta platine na pas le même câblage que celle de Gérard 58.
Pourrai-tu posté une photo de plus grande dimension?
Si c'est bien ce que je crois,il est possible de lui faire une petite modif en lui rajoutant des diodes 1N4007,le strap et en coupant les deux parties cuivré pour y placer les diodes.
_________________
A +
Tophe


Revenir en haut
Fut
les membres qui se sont présentés

Hors ligne

Inscrit le: 16 Nov 2014
Messages: 8

MessagePosté le: Dim 30 Nov - 15:58 (2014)    Sujet du message: alimentation circuit Z

Bonjour,

Merci à tous pour vos réponses. Je crois qu'il va falloir que je reprenne mes cours d’électricité pour comprendre le tout.

@Gerard 58 : ta platine est elle numérotée 3402 ou 3403 (numéro proche du slot du milieu pour les poignées).

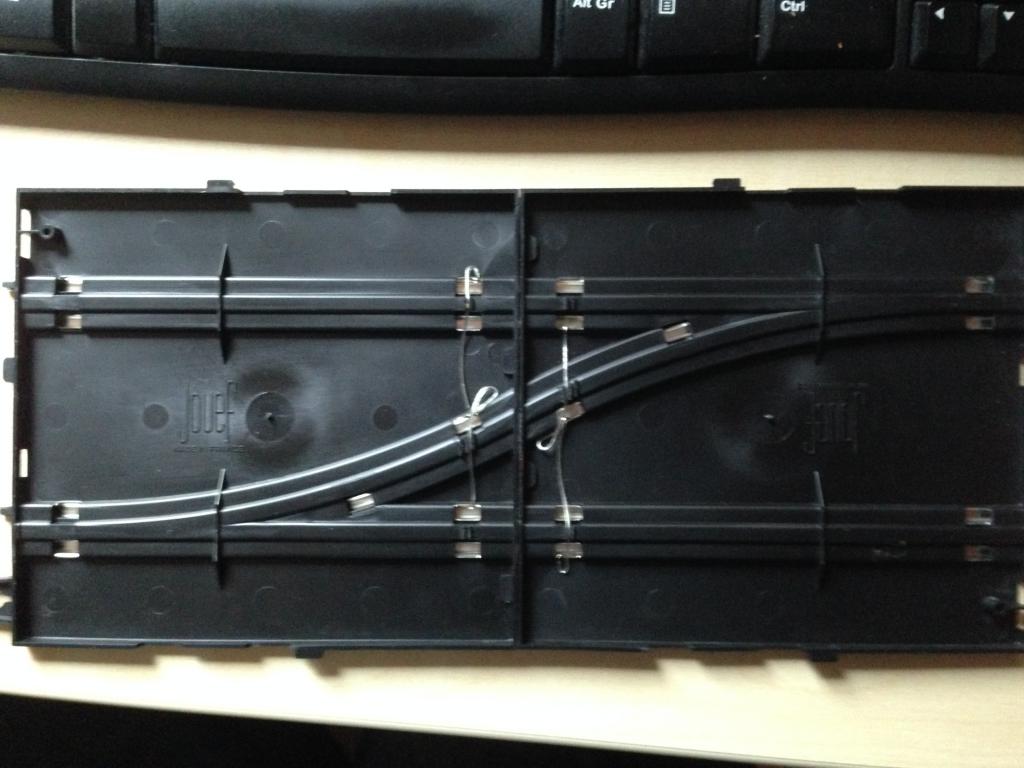

Ta plaque de changement de file a-t-elle aussi les shunts (cf photo)?

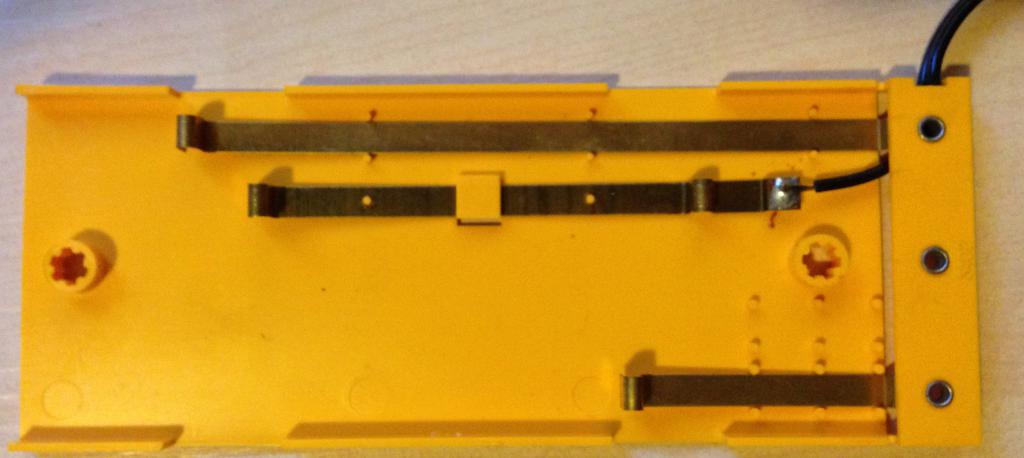

@Tophe, voici la photo :


@Thierry, merci pour la proposition, je vois ce que je peux faire mais je n'oublie pas la proposition Very Happy

Bon WE.
_________________
Pierre
Récent possesseur d'un circuit Z1


Revenir en haut
Gérard 58
les membres qui se sont présentés

Hors ligne

Inscrit le: 02 Oct 2013
Messages: 1 064
Localisation: Nievre (58)

MessagePosté le: Dim 30 Nov - 17:08 (2014)    Sujet du message: alimentation circuit Z

Plaque 3402 et branchement de rails de changement de fil identique aux tiens
_________________
@ + Gérard


Revenir en haut
golfgl90
les membres qui se sont présentés

En ligne

Inscrit le: 07 Jan 2012
Messages: 3 098
Localisation: à l'est de l'ouest

MessagePosté le: Dim 30 Nov - 20:34 (2014)    Sujet du message: alimentation circuit Z

Juste une petite soudure que je peux refaire  Wink

ce qui m'intrigue c'est ton fil noir sur la photo le rail alim du ZE est câblé rouge, la prise est plus large que la noire et le transfo est noir


_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
Fut
les membres qui se sont présentés

Hors ligne

Inscrit le: 16 Nov 2014
Messages: 8

MessagePosté le: Dim 30 Nov - 21:27 (2014)    Sujet du message: alimentation circuit Z

En fait ce fil noir est celui qui m'a mis sur la voie, il y a ensuite un domino puis le fil rouge avant le transfo.... c'est pour ça que je pense que ça a été refait.
_________________
Pierre
Récent possesseur d'un circuit Z1


Revenir en haut
golfgl90
les membres qui se sont présentés

En ligne

Inscrit le: 07 Jan 2012
Messages: 3 098
Localisation: à l'est de l'ouest

MessagePosté le: Dim 30 Nov - 21:41 (2014)    Sujet du message: alimentation circuit Z

ok j'avais sans doute pas tout lu, je pensais au rail d'alim classique  Embarassed

en tout cas je peux t'envoyer celui en photo si tu veux

@+ Wink
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
Fut
les membres qui se sont présentés

Hors ligne

Inscrit le: 16 Nov 2014
Messages: 8

MessagePosté le: Mar 9 Déc - 21:25 (2014)    Sujet du message: alimentation circuit Z

Bonjour,

Un grand merci à tous et particulièrement à Thierry.


J'ai retrouvé un fonctionnement normal.


Encore quelques petits travaux sur une voiture et tout sera en état.


Merci,
_________________
Pierre
Récent possesseur d'un circuit Z1


Revenir en haut
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Mer 7 Jan - 20:18 (2015)    Sujet du message: alimentation circuit Z

les condensateurs des voitures sont trop faible , il faut au moins 330µF sous 30 / 35 V , attention si tu les remplaces , faut respecter les polarités
_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
3rd_eye
les membres qui se sont présentés

Hors ligne

Inscrit le: 02 Sep 2014
Messages: 135
Localisation: Charente 16

MessagePosté le: Lun 28 Sep - 10:32 (2015)    Sujet du message: alimentation circuit Z

Bonjour,

Mais il faut des condensateurs polarisés ? tu en trouves où ? tu as déjà essayer de les changer ? tu vois vraiment la différence ?
