Eclairer un circuit


Poster un nouveau sujet   Répondre au sujet    retro-jouef Index du Forum -> Entraide -> Electricité - électronique
Sujet précédent :: Sujet suivant
Auteur Message
golfgl90
les membres qui se sont présentés

Hors ligne

Inscrit le: 07 Jan 2012
Messages: 3 108
Localisation: à l'est de l'ouest

MessagePosté le: Sam 27 Déc - 18:54 (2014)    Sujet du message: Eclairer un circuit

Voila le titre parle de lui même, mais cours de techno remontant à............. Rolling Eyes

est-ce que les ampoule que je vois pour des éclairages de quais de gare sont alimentées directement avec le transfo en 12V voire plus Confused


le montage doit-il être en parallèle ou en série ? je ne sais plus ce que je dis Laughing Laughing un petit schéma peut-être Embarassed un petit interrupteur est nécessaire pour éviter d'éclairer de jour (là je dois pas être mal Laughing )

Je SAIS qu'il y a des pro du jus sur CE site, je suis toutes ouïes, car ça pouirrait être très sympa une piste éclairée Cool
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
Publicité






MessagePosté le: Sam 27 Déc - 18:54 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
dede40
les membres qui se sont présentés

Hors ligne

Inscrit le: 25 Fév 2012
Messages: 569
Localisation: Mont de Marsan

MessagePosté le: Sam 27 Déc - 23:58 (2014)    Sujet du message: Eclairer un circuit

Salut Golf,


Pas spécialiste de trains, mais les ampoules que tu vois, essaies de les monter! Very Happy


Pas évident de te répondre sans savoir ce que tu veux brancher!


Cordialement, André.
_________________
Pas de solution, alors pas de problème!


Revenir en haut
Astolive
les membres qui se sont présentés

Hors ligne

Inscrit le: 08 Juin 2012
Messages: 473
Localisation: Ancenis

MessagePosté le: Dim 28 Déc - 15:05 (2014)    Sujet du message: Eclairer un circuit

Coucou,

Il y a les flexibles lumineux à LED qui ne sont pas trop chers et prêts à brancher.
Tu peux choisir ta couleur,  pour un peu plus cher avec un boitier tu peux changer de couleur selon ton humeur ou l'ambiance que tu souhaites.
Ça se vend au mètre, ça se coupe et ça se raccorde.

A+
_________________
oliVier


Revenir en haut
golfgl90
les membres qui se sont présentés

Hors ligne

Inscrit le: 07 Jan 2012
Messages: 3 108
Localisation: à l'est de l'ouest

MessagePosté le: Dim 28 Déc - 15:16 (2014)    Sujet du message: Eclairer un circuit

ah  Shocked mais ça fait trop Disneyland Laughing Laughing
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
Combi 39
les membres qui se sont présentés

Hors ligne

Inscrit le: 10 Fév 2012
Messages: 1 309
Localisation: CHAMPAGNOLE

MessagePosté le: Dim 28 Déc - 18:19 (2014)    Sujet du message: Eclairer un circuit

Salut thierry,

si ça peut t'aider, les différents éclairages de mon circuit sont fait en parallèle, en tout 21 leds brancher sur un transfo jouef.





Revenir en haut
Glenn
les membres qui se sont présentés

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 510
Localisation: Lorraine

MessagePosté le: Dim 28 Déc - 18:54 (2014)    Sujet du message: Eclairer un circuit

Bonjour à toi,
Sur mon réseau de trains HO, j'ai quelques éclairages Jouef, MKD ou Viesmann .
Ils ont en commun de fonctionner avec des petites ampoules 12V .
Je les ai branché en parallèle sur la sortie 16 V alternatif d'un bon vieux transfo Jouef . Avec les diverses pertes de courant, ça ne pose aucun soucis .
J'ai une vingtaine d'ampoules .
En série, les intensités s'additionnent et ça éclaire peu .
Quant aux leds, elles consomment beaucoup moins .
NB : je préfère l'éclairage un peu désuet des ampoules !

Glenn .


Revenir en haut
golfgl90
les membres qui se sont présentés

Hors ligne

Inscrit le: 07 Jan 2012
Messages: 3 108
Localisation: à l'est de l'ouest

MessagePosté le: Dim 28 Déc - 20:33 (2014)    Sujet du message: Eclairer un circuit

Je ne sais plus sur du parallèle on relie les + entre eux et les - entre eux Wink j'suis perdu Embarassed
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
Glenn
les membres qui se sont présentés

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 510
Localisation: Lorraine

MessagePosté le: Lun 29 Déc - 12:24 (2014)    Sujet du message: Eclairer un circuit

Salut,
Pour du parallèle, le mieux est de faire partir un fil du transfo sur une longueur choisie par toi et de le terminer par un domino ( en 12 ou 16v ) .
Ensuite, relier (pour chaque ampoule) un des 2 fils de l'ampoule sur une borne du domino, idem avec le second fil sur l'autre borne .
Tu auras donc un bouquet de fils A et un bouquet de fils B qui partiront de chaque borne du domino .
Comme ceci, chaque ampoule recevra la même intensité de courant .
Tiens-moi au courant ( c'est de l'humour) !
Glenn .


Revenir en haut
Glenn
les membres qui se sont présentés

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 510
Localisation: Lorraine

MessagePosté le: Lun 29 Déc - 12:25 (2014)    Sujet du message: Eclairer un circuit

Re-salut,
NB:pour les leds, elles ne marchent que dans un seul sens du courant ( les tester à bas voltage) .
Glenn .


Revenir en haut
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Mer 7 Jan - 20:23 (2015)    Sujet du message: Eclairer un circuit

hello , les DEL blanches demande 2.6 a 3.0 V , faut mini 560 Ohms 1/2 W sous peine de les grillé , sur mon réseau de train , j ai quasiment que des jaunes , elles fonctionnent sous 1.9 v et je leurs est mis des résistances de 330 Ohms 1/2 W .

le transfo Jouef me délivre 14 V~ pour la partie commande / éclairage .
_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
Gérard 58
les membres qui se sont présentés

En ligne

Inscrit le: 02 Oct 2013
Messages: 1 065
Localisation: Nievre (58)

MessagePosté le: Dim 11 Jan - 19:30 (2015)    Sujet du message: Eclairer un circuit

Wink

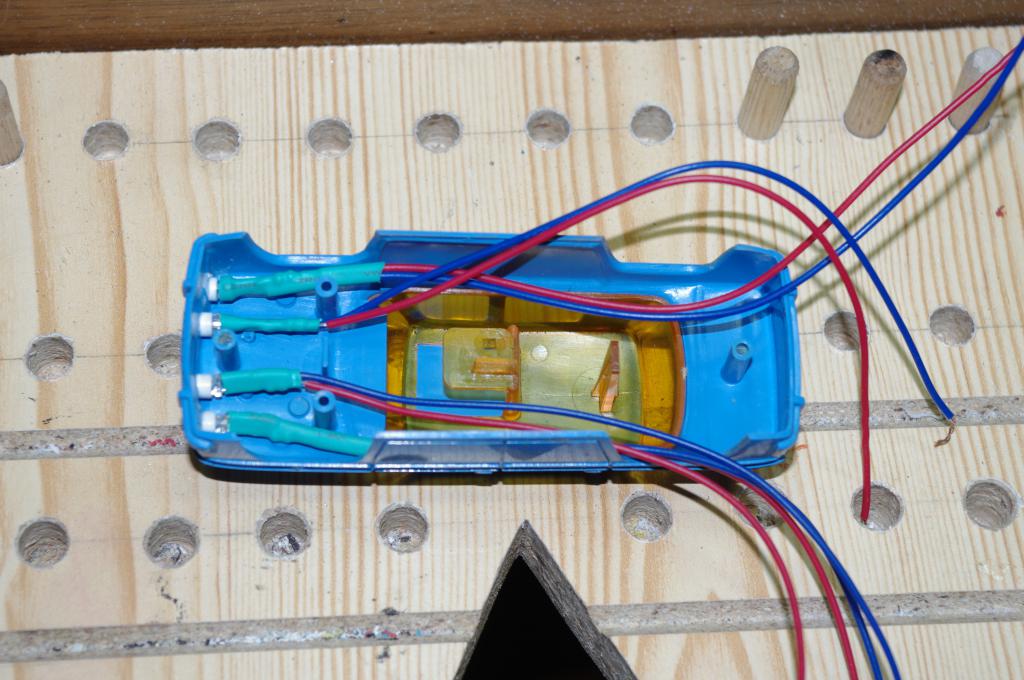

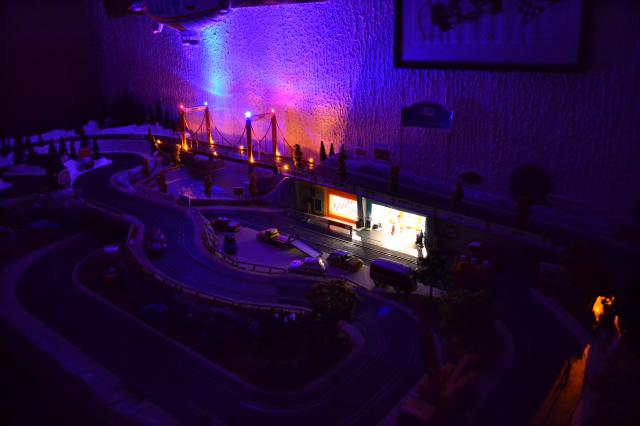

Sur la toile on en trouve des précablées avec résistance incorporée c'est ce que j'ai utilisé sur ma R8 Gord de la proxy 2014 et dans mes stands Idea Idea Idea


_________________
@ + Gérard


Revenir en haut
