MessagePosté le: Sam 12 Sep - 19:44 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

Bonjour aux spécialistes,


J'ai récemment installé un circuit Z et j'ai le problème bizarre suivant:


- je n'arrive jamais à faire fonctionner les voitures lorsque je branche les 2 fiches d'une poignée d'une certaine manière au rail start , à savoir une fiche au trou du milieu, l'autre au trou de gauche. Dans ce cas la, ni la stratos, ni la porsche ne fonctionnent, quelquesoit le rail sur lequel je les pose.


- seule une poignée dont les 2 fiches sont insérées  l'une dans le trou du milieu et l'autre dans le trou de droite du rail start fait fonctionner les 2 voitures. Mais dans ce cas, la poignée fait fonctionner les 2 voitures en même temps.....


J'ai tout essayé: changer de rail start, changer de transfo, changer de poignée. Rien n'y fait, le fonctionnement décrit est toujours le même.


D'ou peut venir le pb? D'un branchement ou des voitures?


merci pour votre aide


Revenir en haut
Publicité






MessagePosté le: Sam 12 Sep - 19:44 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
mik35
les membres qui se sont présentés

Hors ligne

Inscrit le: 23 Oct 2012
Messages: 1 283
Localisation: BZH

MessagePosté le: Sam 12 Sep - 23:49 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

salut.
tu n'aurai pas un corps etranger en ferraille dans tes rails qui ferai beuguer le systeme? si ni poignées/transfo/rail start ne sont en cause je ne vois que ca. ou alors la resistance est branchée du meme coté dans les voitures...
_________________
a bientôt
Mik


Revenir en haut
philippepetitphilou
les membres qui se sont présentés

Hors ligne

Inscrit le: 08 Nov 2014
Messages: 51
Localisation: TOURS

MessagePosté le: Dim 13 Sep - 14:00 (2015)    Sujet du message: Alimentation circuit z

Merci pour ton retour.


la réponse est non. Mais j'ai progressé depuis hier. Les 2 poignées commandent maintenant chacune des voitures mais une des voitures (la porsche) ne fonctionne que lorsque je la pose sur le rail dans le sens inverse de circulation de l'autre voiture. Donc maintenant les 2 voitures sont commandées chacune par une poignée mais elles roulent dans le sens opposé l'une de l'autre.
la question est donc maintenant la suivante. Comment changer le sens de rotation d'une voiture ? Je n'y  suis pas arrivé en changeant l'orientation de l'aimant....


Merci pour ton aide précieuse.


PS: chacune des voitures a bien sa résistance d'un côté différent de l'autre voiture


Philippe


Revenir en haut
golfgl90
les membres qui se sont présentés

Hors ligne

Inscrit le: 07 Jan 2012
Messages: 3 108
Localisation: à l'est de l'ouest

MessagePosté le: Dim 13 Sep - 20:31 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

RE Philippe, je sèche mais bien que tu dises que chaque voiture est équipée différemment, elle prendrait toutes les deux  que soit le + ou le -

tes deux rails de changement de voie sont bien installés comme sur le schémas ? (même si cela n'a sans doute rien a voir mais qui sait ?)

un autre forumeur avait eu un souci avec ce circuit il doit y avoir un sujet là, à voir si ça te dépanne, je crois lui a voir envoyé une platine jaune Rolling Eyes

http://retro-jouef.xooit.org/t1517-alimentation-circuit-Z.htm
une photo intérieure de chacune de tes voitures nous permettrait d'y voir plus clair Rolling Eyes (bien que tes explications soient clairs, mais je suis comme ST THOMAS Laughing )
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
philippepetitphilou
les membres qui se sont présentés

Hors ligne

Inscrit le: 08 Nov 2014
Messages: 51
Localisation: TOURS

MessagePosté le: Dim 13 Sep - 20:58 (2015)    Sujet du message: PB ALIMENTATION CIRCUIT Z

OK PAS DE PROBLEME. Je te ferai toutes les photos le week end prochain.
Je connais le message dont tu fais référence et je l'ai déjà regardé. Tous mes starts sont ok mais je ferai des photos du start que j'utilise


Bon maintenant je quitte le forum car demain c'est départ très tôt pour une semaine de boulot à Paris.


Bonne soirée à tous et à bientôt


Philippe


Revenir en haut
philippepetitphilou
les membres qui se sont présentés

Hors ligne

Inscrit le: 08 Nov 2014
Messages: 51
Localisation: TOURS

MessagePosté le: Sam 19 Sep - 09:05 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

Salut,


Voici les photos. Petite précision: la poignée bleue commande la porsche qui ne capte le courant que lorsqu'elle est disposée sur la voie dans le sens inverse de marche de la stratos. La poignée orange commande la stratos. J'ai disposé les voitures sur le circuit dans le sens de leur marche.
les rails ont encore été nettoyés ce matin; rien de ce côté là. J'ai essayé 3 rails starts impeccables et c'est toujours le même fonctionnement.
Merci pour vos retours si voyez une ano....
A+










Revenir en haut
patache2000
les membres qui se sont présentés

En ligne

Inscrit le: 09 Aoû 2011
Messages: 1 356
Localisation: France, 62

MessagePosté le: Sam 19 Sep - 10:38 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

Very Happy Salut!

Je ne possede pas de circuit Z, mais je vais essayer de t'aider

Il me semble que le circuit Z possede des rails "start" spécifique, est ce le cas pour toi?

Ton transfo est il aussi spécifique au circuit Z?

Le montage sur la 911 as l'air d'origine, par contre sur la Stratos on dirait qu'il as été refait...

Sur la Stratos, ou se trouve le "+" sur le condensateur? (le gros truc noir)

Voila déja des questions, si ca peut faire avancer le schmilblik....

A+ Mr. Green


Revenir en haut
patache2000
les membres qui se sont présentés

En ligne

Inscrit le: 09 Aoû 2011
Messages: 1 356
Localisation: France, 62

MessagePosté le: Sam 19 Sep - 10:44 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

Very Happy Re!

Je confirme, je viens de voir ailleurs sur la toile que le rail est spécifique, avec un fil / prise rouge, donc a priori t'as ce qu'il faut...

Je pencherais vers un bidouillage de la Stratos, pour moi c'est le plus probable....

A+ Mr. Green


Revenir en haut
golfgl90
les membres qui se sont présentés

Hors ligne

Inscrit le: 07 Jan 2012
Messages: 3 108
Localisation: à l'est de l'ouest

MessagePosté le: Sam 19 Sep - 12:40 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

Le "truc" noir n'est pas d'origine  Wink

peut-être qu'en l'inversant tu retrouverais un fonctionnement "normal" Rolling Eyes son fonctionnement est peut-^ter + et -) inversé par rapport à un "truc" d'origine Wink

j'inverserais les porte-tresses pour tester si tu n'as pas de fer à souder Wink
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
mik35
les membres qui se sont présentés

Hors ligne

Inscrit le: 23 Oct 2012
Messages: 1 283
Localisation: BZH

MessagePosté le: Sam 19 Sep - 13:54 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

+1
si l'ancien proprio a fait de la bidouille il s'est pi t'etre gouré  Confused
_________________
a bientôt
Mik


Revenir en haut
philippepetitphilou
les membres qui se sont présentés

Hors ligne

Inscrit le: 08 Nov 2014
Messages: 51
Localisation: TOURS

MessagePosté le: Sam 19 Sep - 14:02 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

merci pour votre aide. C'est sans doute là que vient  le pb. En attendant de modifier la stratos, je vais essayer de trouver une lancia stratos Z à acheter chez un de mes vendeurs favoris....
A+


Revenir en haut
mik35
les membres qui se sont présentés

Hors ligne

Inscrit le: 23 Oct 2012
Messages: 1 283
Localisation: BZH

MessagePosté le: Sam 19 Sep - 14:36 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

passe un message ici d'abord, quelqu'un pourra peut'etre te depanner pour moins cher  Wink
dommage, j'avais un jeu de resistance mais deja vendu...  Embarassed
_________________
a bientôt
Mik


Revenir en haut
philippepetitphilou
les membres qui se sont présentés

Hors ligne

Inscrit le: 08 Nov 2014
Messages: 51
Localisation: TOURS

MessagePosté le: Sam 19 Sep - 15:21 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

Merci pour votre aide à tous. je viens de trouver une stratos circuit z pour 32 € port colissimo compris . Ca ne me parait pas trop délirant vu les prix sur ebay pour une normale
Je tente le coup. J'aurais bien proposé un échange à quelqu'un d'entre vous qui aurait pu me dépanner mais toute ma collection se trouve à 200 km de ma maison à Tours et je n'y vais pas très souvent.


Je vous tiens  au courant
Philippe


Revenir en haut
golfgl90
les membres qui se sont présentés

Hors ligne

Inscrit le: 07 Jan 2012
Messages: 3 108
Localisation: à l'est de l'ouest

MessagePosté le: Sam 19 Sep - 15:42 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

oups stop je regard si j'ai Philippe stop tout !!!!!

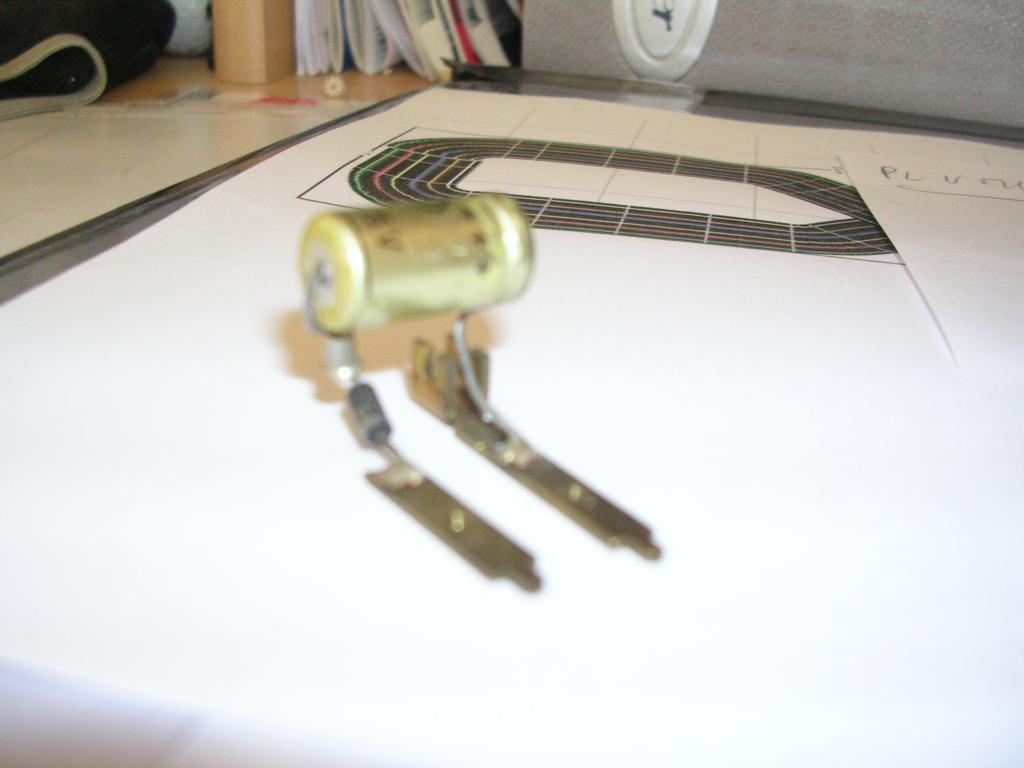

voici la bonne bête

je l'ai testé il fonctionne, il a juste fallu que je retourne l'aimant du moteur et comme pour la porsche il tourne dans le bon sens


_________________
Thierry
garder ses yeux d'enfant


Dernière édition par golfgl90 le Sam 19 Sep - 16:08 (2015); édité 1 fois
Revenir en haut
philippepetitphilou
les membres qui se sont présentés

Hors ligne

Inscrit le: 08 Nov 2014
Messages: 51
Localisation: TOURS

MessagePosté le: Sam 19 Sep - 16:08 (2015)    Sujet du message: FONCTIONNEMENT CIRCUIT Z JOUEF

d'accord. J'attends de tes nouvelles
A+
