MessagePosté le: Jeu 22 Oct - 11:14 (2015)    Sujet du message: extension du jouef

Bonjour à tous

je travaille sur l'extension du jouef
grace aux rails de thierry
je passe de ça :


Revenir en haut
Publicité






MessagePosté le: Jeu 22 Oct - 11:14 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
MARCO35
les membres qui se sont présentés

Hors ligne

Inscrit le: 19 Sep 2012
Messages: 57
Localisation: chateaubourg

MessagePosté le: Jeu 22 Oct - 11:22 (2015)    Sujet du message: extension du jouef

ouuuppps j'ai fais une mauvaise manip

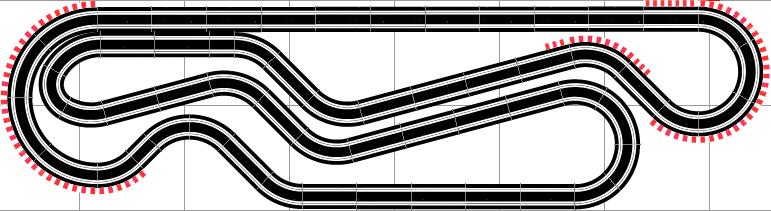

donc , ancien circuit

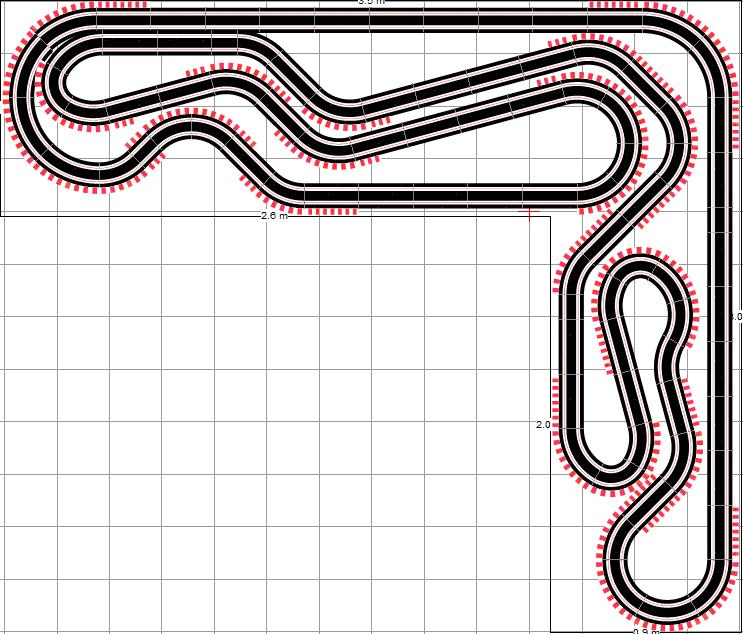

vers ça

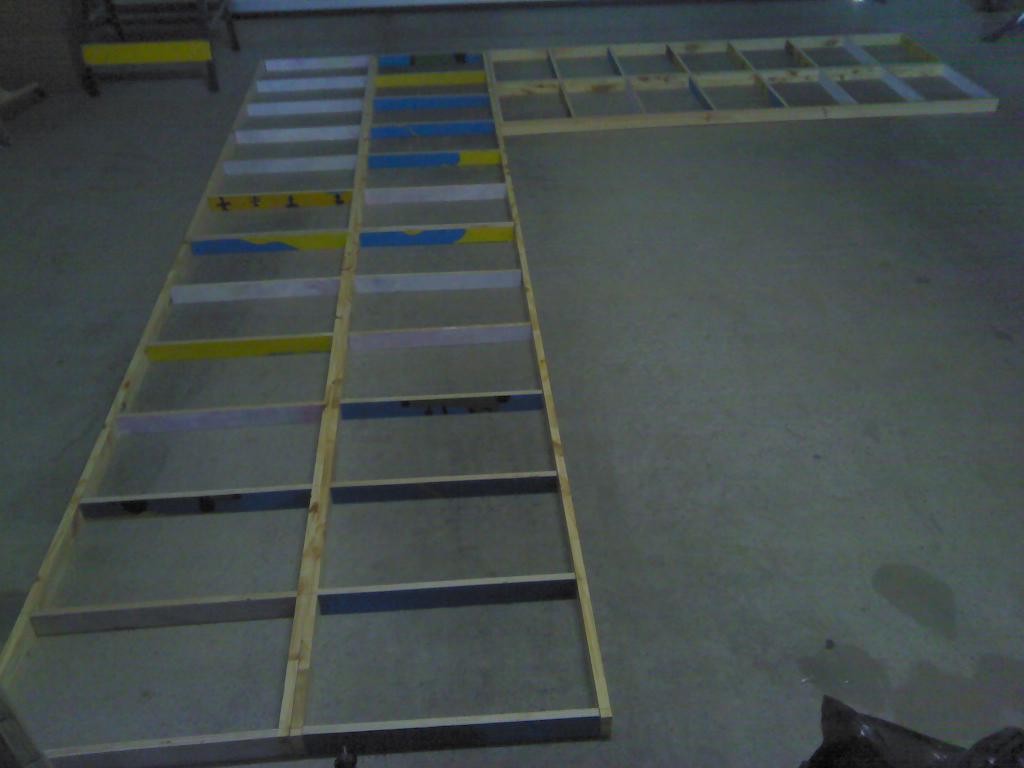

pour l'instant fabrication du chassis

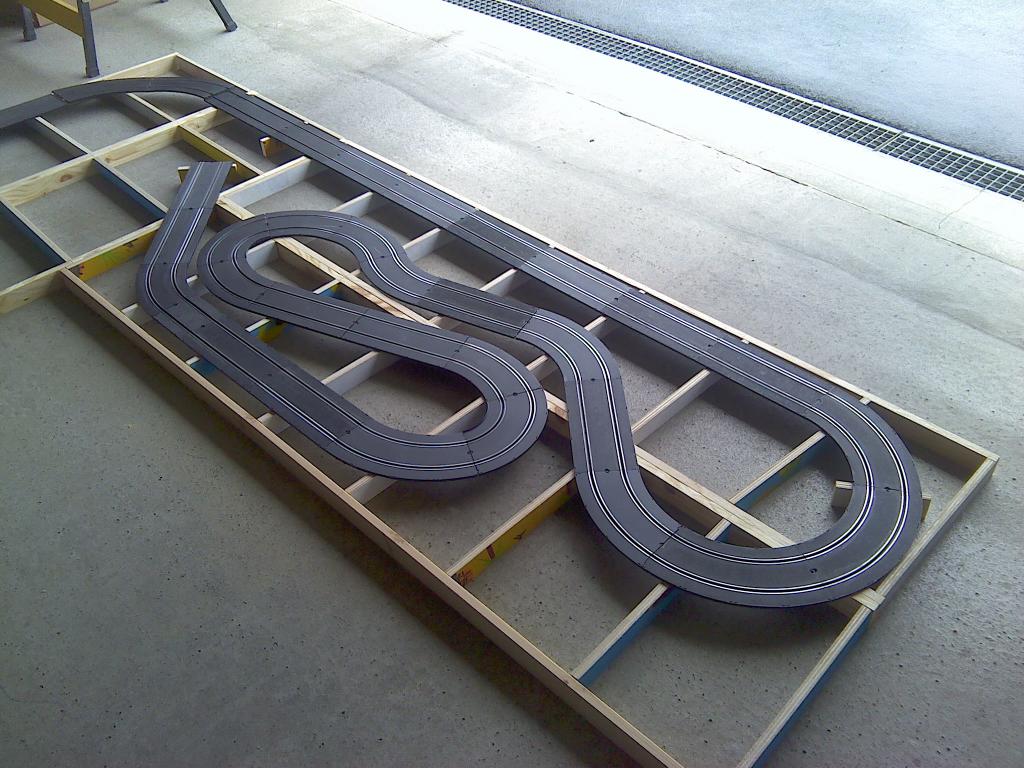

et essai pose pour voir si ca passe


le chassis est en 6 parties ,car passage par l'escalier escamotable du grenier oblige

à bientôt pour la suite


Revenir en haut
golfgl90
les membres qui se sont présentés

Hors ligne

Inscrit le: 07 Jan 2012
Messages: 3 104
Localisation: à l'est de l'ouest

MessagePosté le: Jeu 22 Oct - 12:21 (2015)    Sujet du message: extension du jouef

Ah joli  Cool

ça bosse à St Jean Laughing
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
brun's
les membres qui se sont présentés

Hors ligne

Inscrit le: 20 Mar 2013
Messages: 916
Localisation: haute-vienne 87

MessagePosté le: Ven 6 Nov - 22:51 (2015)    Sujet du message: extension du jouef

c'est bien parti  Okay

Revenir en haut
MARCO35
les membres qui se sont présentés

Hors ligne

Inscrit le: 19 Sep 2012
Messages: 57
Localisation: chateaubourg

MessagePosté le: Lun 23 Mai - 13:30 (2016)    Sujet du message: JOUEF DU GRENIER

Bonjour à tous
Ca y est la piste à pris place dans les combles

pour une meilleures conductivité j'ai divisé le circuit en treize sections  de 6 ou 7 rails
chaque rail est reliée à la suivante par des goupilles fendues en inox qui remplace les eclisses en laiton

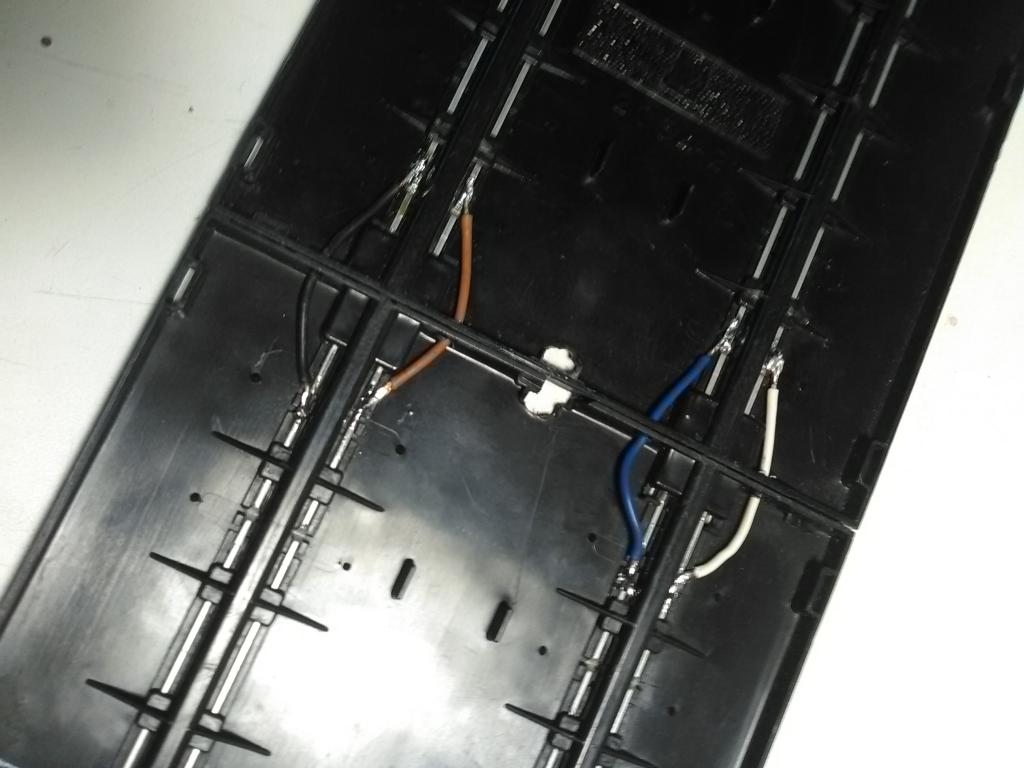

puis soudage de fil electriques (en tout pres de 400 fils de 4 cm , étamé au deux extremité)

j'ai galéré pour les premieres soudures car etain sur acier , c'est pas gagné
et puis en fouillant sur le net , j'ai decouvert une astuce pour faire du flux de soudure
il suffit de prendre de l'acide chlorydrique (bidon standart 1l a 23%, 1,50 eur en grande surface)
on en verse 5 cl dans un verre puis on rajoute du zinc (maoi il me restait des morceaux de rails pour le placco )
il suffit de les couper en petites lamelles ,les mettre dans l'acide (on obtient du chlorure de zinc , en mettre tant que les bulles se dégage , à faire dehors car c'est quand même toxique )

et la c'est magique !
 une goutte du produit sur la partie ou l'on veut souder
l'étain adhere tout de suite (plus besoin de chauffer de trop ce qui est bien pour ne pas fondre le plastique , et surtout de limer ou de grattet le fer avant )

photos à suivre

KENAVROUM , A FOND LES BRETONS


Revenir en haut
Kotachi-mochi
les membres qui se sont présentés

Hors ligne

Inscrit le: 18 Jan 2016
Messages: 204
Localisation: Pyrénées

MessagePosté le: Lun 23 Mai - 17:51 (2016)    Sujet du message: extension du jouef

Bonsoir MARCO35

Super ton info concernant l'astuce pour souder à l'étain Okay

Perso j'ai galéré sur les rails de conversions !!!

Super tracé également Okay

Kota
_________________
Le pire n'est pas un ennemi...


Revenir en haut
Miche
les membres qui se sont présentés

En ligne

Inscrit le: 07 Mai 2011
Messages: 2 223
Localisation: CAVEIRAC

MessagePosté le: Lun 23 Mai - 19:43 (2016)    Sujet du message: extension du jouef

Okay


Voila une astuce qu'elle est bonne !!


Revenir en haut
yves 31
les membres qui se sont présentés

Hors ligne

Inscrit le: 06 Jan 2014
Messages: 496
Localisation: haute garonne

MessagePosté le: Lun 23 Mai - 22:13 (2016)    Sujet du message: extension du jouef

ça je vais le tester  Okay
_________________
qui me brouille l'écoute?


Revenir en haut
Al
les membres qui se sont présentés

Hors ligne

Inscrit le: 09 Avr 2013
Messages: 262

MessagePosté le: Mar 24 Mai - 23:51 (2016)    Sujet du message: extension du jouef

Très sympa le tracé Cool Okay

Revenir en haut
MARCO35
les membres qui se sont présentés

Hors ligne

Inscrit le: 19 Sep 2012
Messages: 57
Localisation: chateaubourg

MessagePosté le: Ven 3 Juin - 12:58 (2016)    Sujet du message: LA SUITE EN PHOTO

LA SUITE EN IMAGE

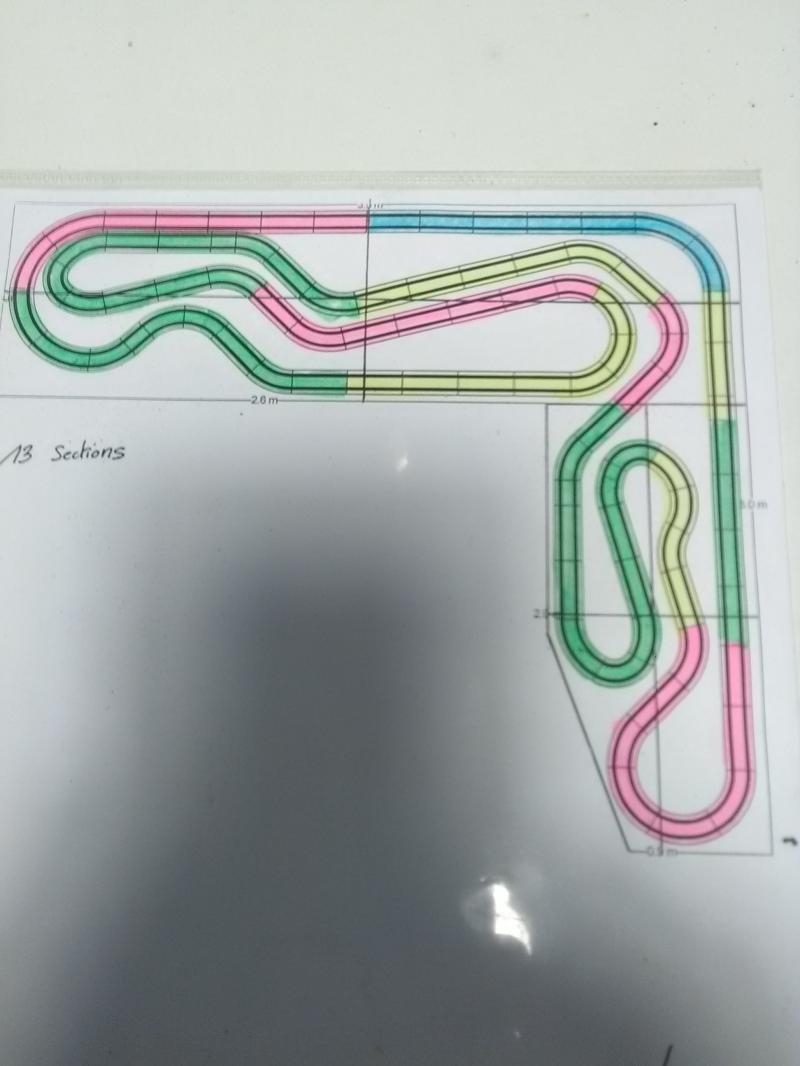

le circuit divisé en 13 tronçcons

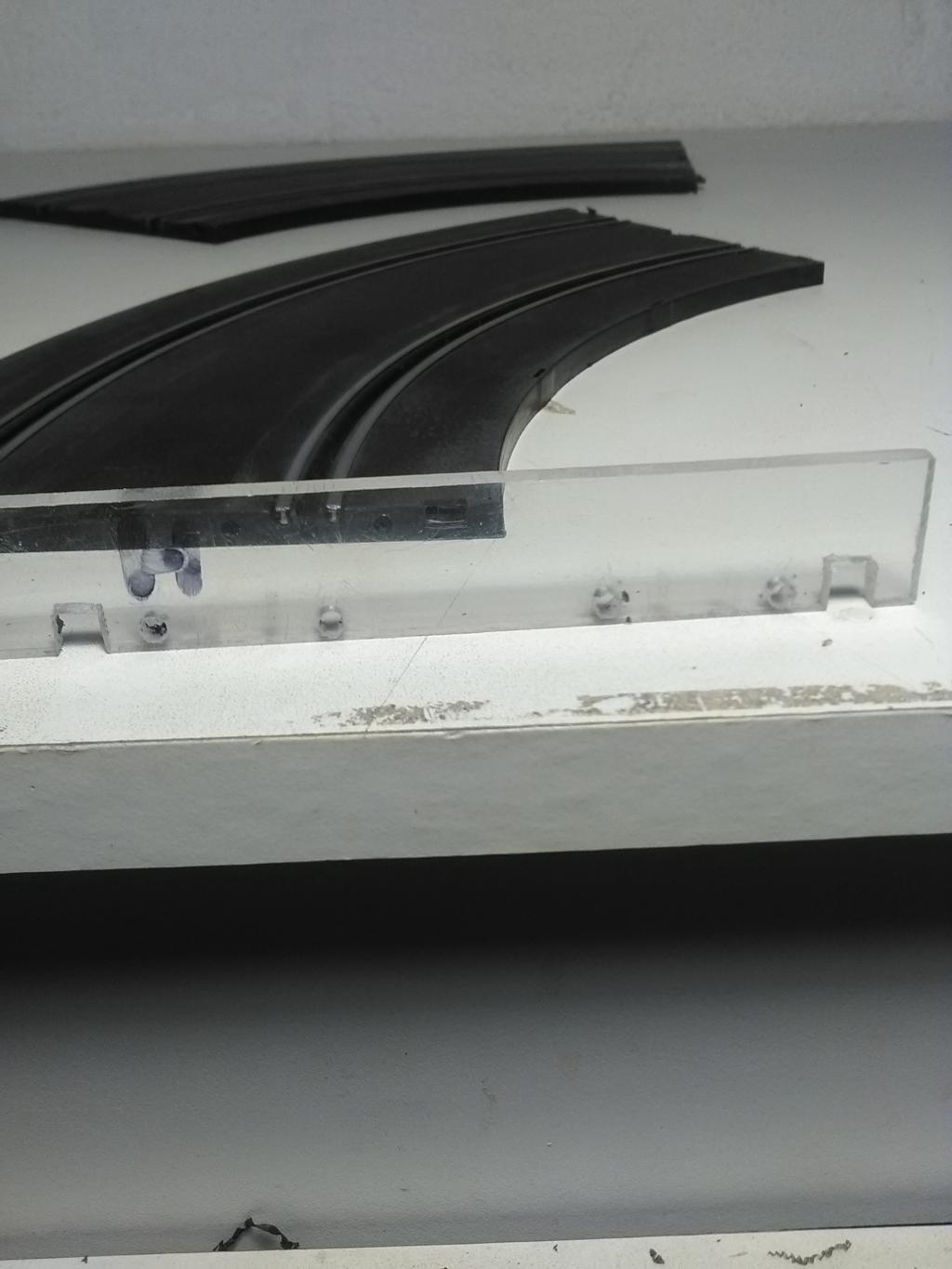

le perçage des rails avec un gabari

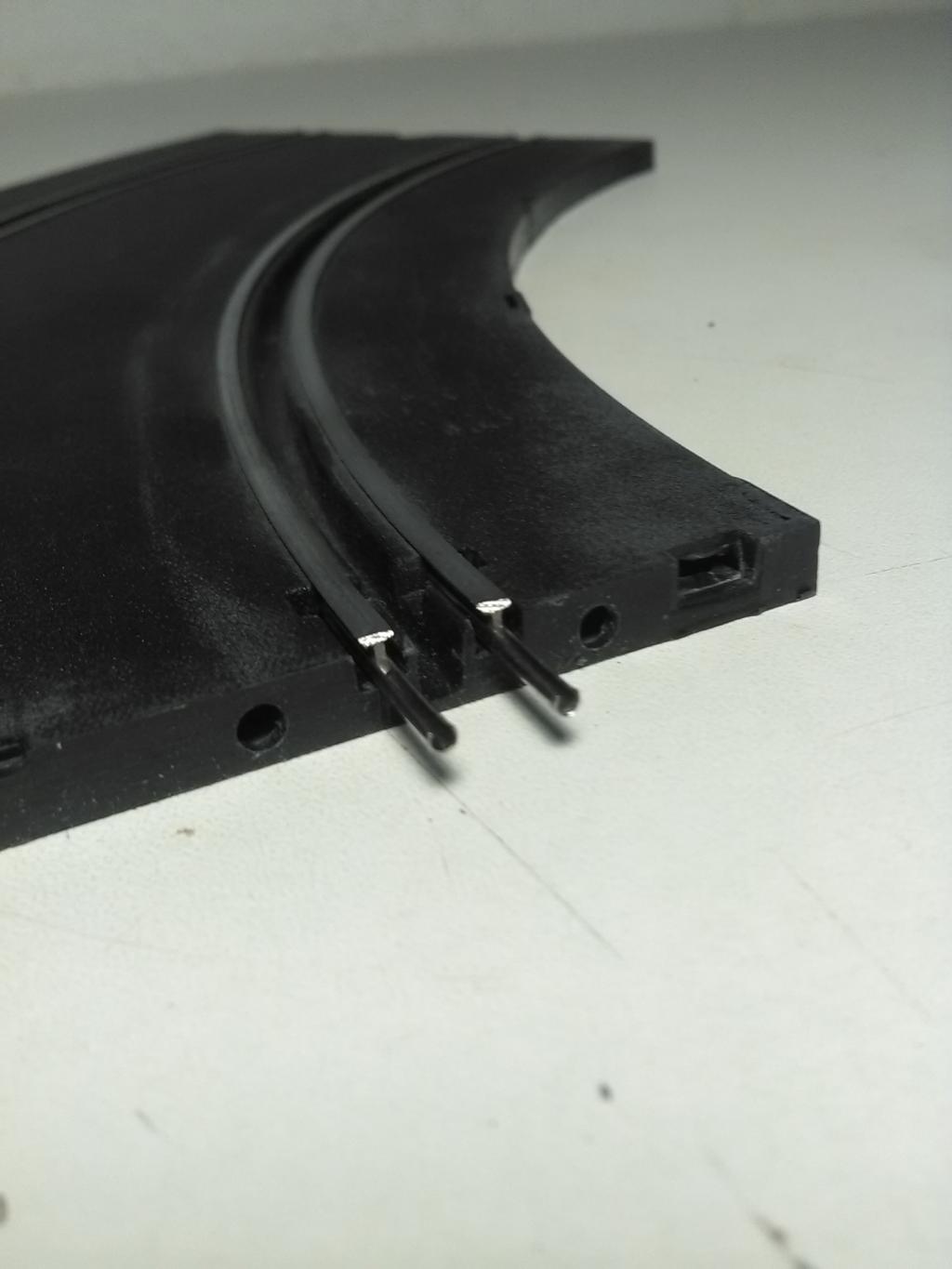

perçage et mise en place des goupilles en inox  (taille 1,5x20mm)

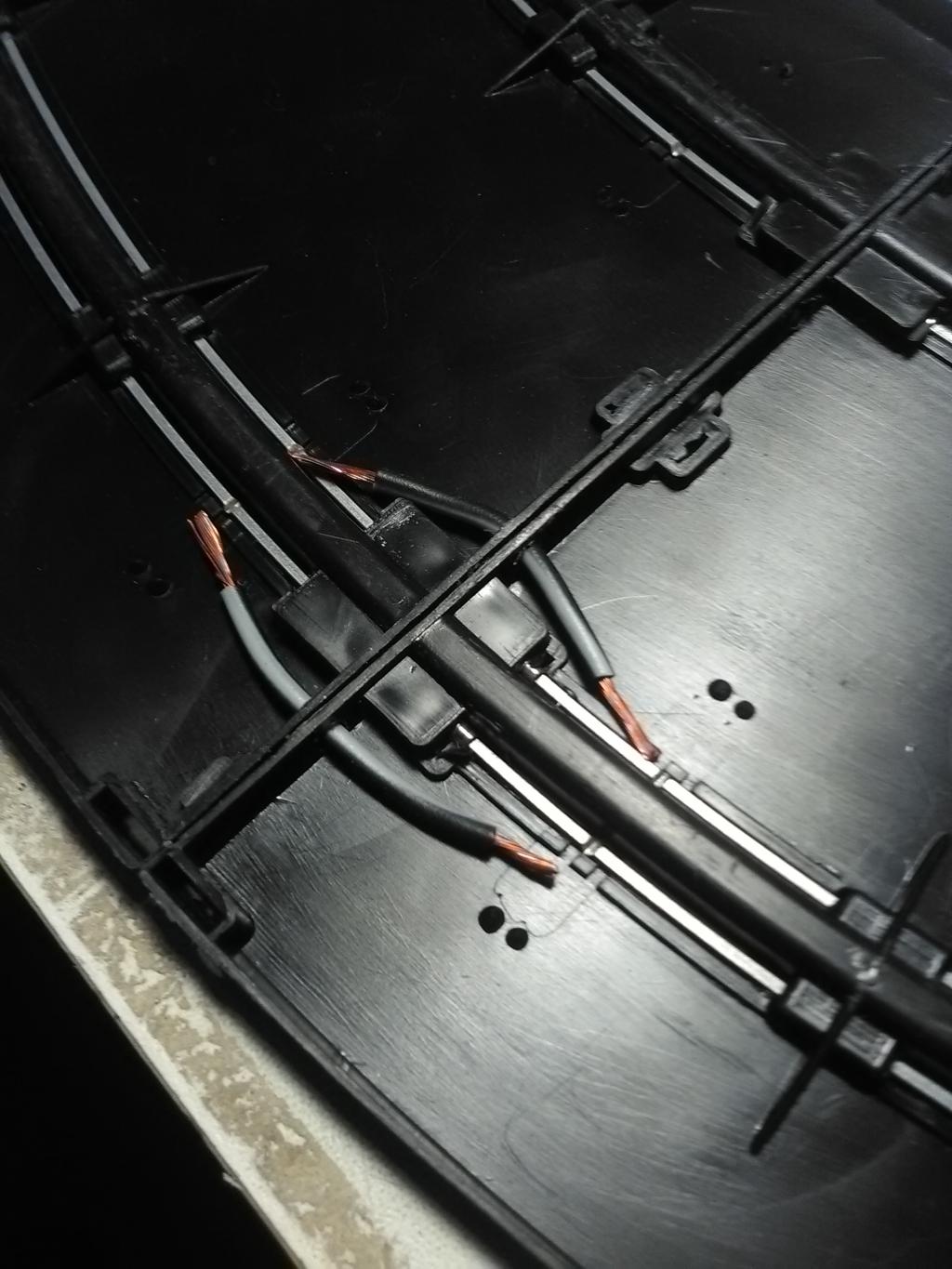

passage des fils , pret pour la soudure

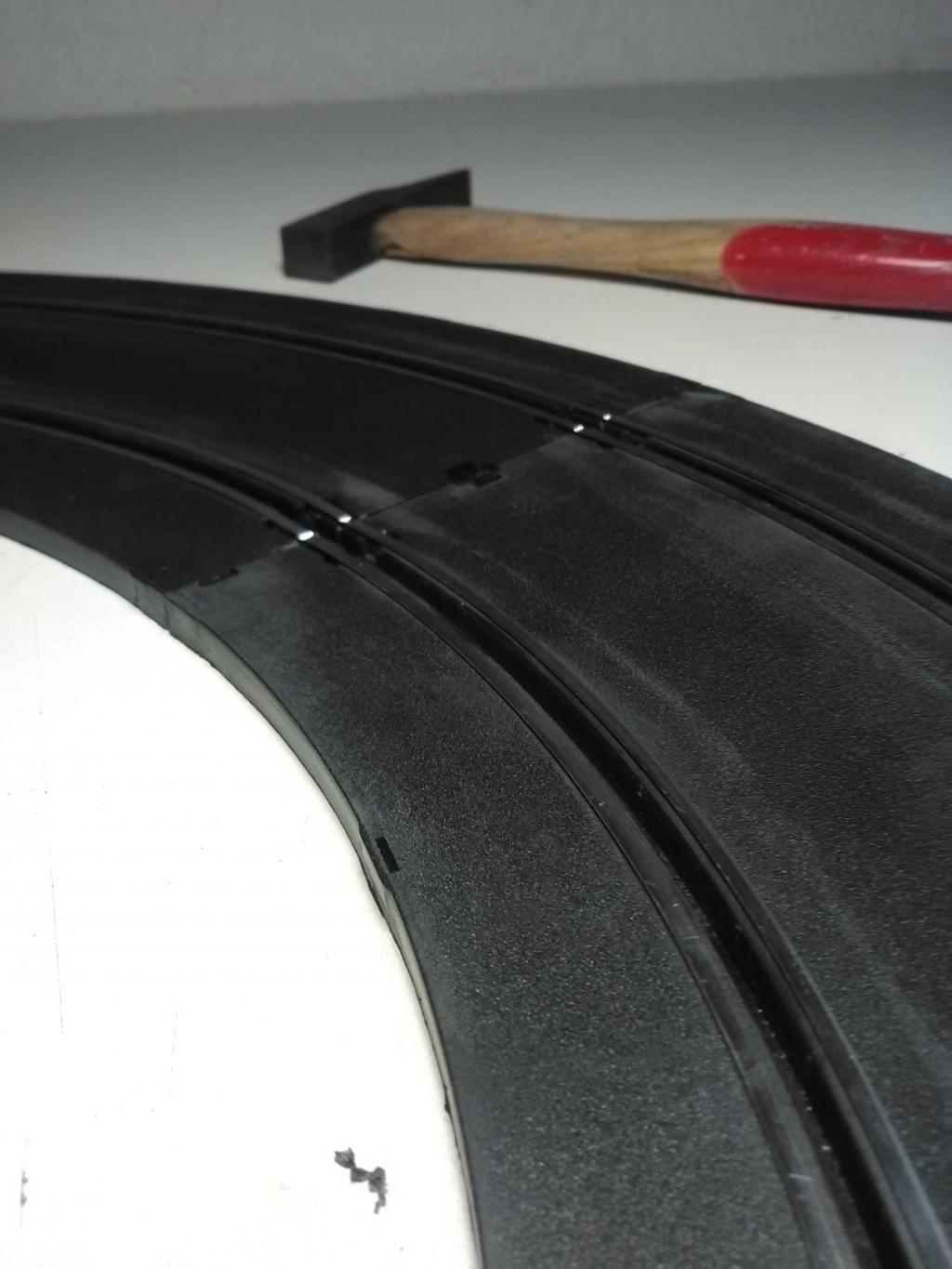

les rails , une fois assemblés , tout est bien alligné avec les goupilles
je donne aussi un petit coup de lime fine sur chaque bout pour faire un biseau entre chaque jonction de rail ,comme ça tout est bien lisse


à plus pour la suite


Revenir en haut
Al
les membres qui se sont présentés

Hors ligne

Inscrit le: 09 Avr 2013
Messages: 262

MessagePosté le: Ven 3 Juin - 14:17 (2016)    Sujet du message: extension du jouef

Okay  Superbe idée  Cool  Super taf  Exclamation
Vivement la suite  Razz


Revenir en haut
Kotachi-mochi
les membres qui se sont présentés

Hors ligne

Inscrit le: 18 Jan 2016
Messages: 204
Localisation: Pyrénées

MessagePosté le: Ven 3 Juin - 18:11 (2016)    Sujet du message: extension du jouef

Okay la perfection est proche Okay

Kota
_________________
Le pire n'est pas un ennemi...


Revenir en haut
guenavel
les membres qui se sont présentés

Hors ligne

Inscrit le: 28 Jan 2015
Messages: 82
Localisation: Pauilhac (32)

MessagePosté le: Ven 3 Juin - 18:35 (2016)    Sujet du message: extension du jouef

C'est tres propre , c'est quoi ces goupilles que tu as mis ?  Okay

Revenir en haut
Miche
les membres qui se sont présentés

En ligne

Inscrit le: 07 Mai 2011
Messages: 2 223
Localisation: CAVEIRAC

MessagePosté le: Ven 3 Juin - 19:46 (2016)    Sujet du message: extension du jouef

Du beau boulot !  Okay  Bravo !

Revenir en haut
MARCO35
les membres qui se sont présentés

Hors ligne

Inscrit le: 19 Sep 2012
Messages: 57
Localisation: chateaubourg

MessagePosté le: Dim 5 Juin - 21:36 (2016)    Sujet du message: extension du jouef

M erci à tous pour vos réponses sympas
c'est vrai que c'est un drole de boulot , il me reste 13 rails a faire , et pour l'instant sur toutes les rails qui sont faites ,les voitures vont d'un bout à l'autre san perte de jus
sachant que le circuit n'est pas encore bouclé , c'est plutôt bon signe , je pense que je n'aurai pas besoin de faire de pontage intermediaire
une fois que tout sera fait ,je fait pouvoir attaquer le relief en coupant le medium qui sert de plateau sous les rails ,puis elevation en vissant du bois sur le quadrillage dessous.
pour répondre à guenavel : ce sont des goupilles élastique en inox  1,5x20mm que l'on trouve en fourniture industrielle ( c'est mon taf ) ça coute environ 6 à 7 euro le paquet de 100 goupilles
la, j'en ai mis à peu pret 350

queques photos du circuit dans les combles (c'était avant les soudures , pour voir si tout passe sur l(ensemble du plateau)
