MessagePosté le: Jeu 21 Avr - 14:30 (2011)    Sujet du message: Circuit Z numéro 2

le circuit Z est ce circuit qui permet à chacune des voitures de rouler indifferament sur une voie ou sur une autre
ceci est possible en utilisant le courant alternatif et en filtrant la partie positive et la partie négative de ce courant
Pour compenser les pertes du au filtrage , le transfo est en 16 volts au lieu des 12 habituels. Le changement de voie se fait à l'aide de rails bifurcations comportant des rainures de deux profondeurs différentes , et une petite cale jaune qui fait office de tremplin. Si la voiture arrive vite , le tremplin fait passer le guide dans la rainure la moins profonde et la voiture suit cette rainure et va tout droit.
Si la voiture va doucement , le guide monte sur le tremplin puis retombe dans la rainure la plus profonde , suit cette rainure et la voiture tourne et change de voie
Le coffret numéro 1 contient une Lancia Stratos et une Porsche 911 et est assez courant

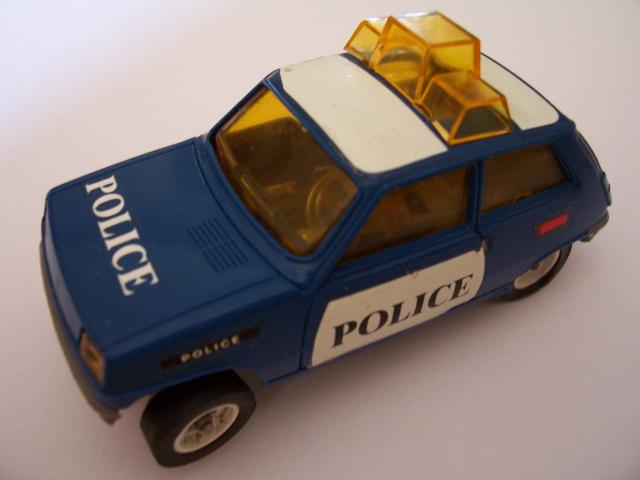

Le coffret numéro 2 contient en plus la Renault 5 Police qui sert de voiture bouchon , qui a un fonctionnement aléatoire, ce coffret est beaucoup plus rare et explique aussi la rareté de cette R5 Police

Attention, la R5 qui est déjà une voiture haute , en plus avec son girophare , ne passe pas sous les ponts







Laughing DB-R64
_________________
http://www.retro64boutique.kingeshop.com/


Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Jeu 21 Avr - 14:30 (2011)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
lezabitant
les membres qui se sont présentés

Hors ligne

Inscrit le: 15 Oct 2011
Messages: 89
Localisation: Ain

MessagePosté le: Mer 25 Jan - 14:44 (2012)    Sujet du message: Circuit Z numéro 2

La vie est faite d'expérience...
Je viens de recevoir le coffret Z Racing number 1 en parfait état.
J'ai remis des pneus sur les autos (Porsche et Stratos), nettoyé les rails au wd40 et ça marche.
Enfin quand je dis ça marche... c'est un peu bizarre.
Une seule voiture sur le circuit c'est ok sauf les bifurc où elle va jamais tout droit !
Quand je mets la 2ème voiture elle n'avance pas et je dirais même qu'elle voudrait reculer...
C'est d'ailleurs ce qu'elle fait si je mets les gaz sur l'autre manette en enlevant la 1ère auto.
Si j'ai bien pigé le fonctionnement du Z : chaque voiture prend soit le + , soit le - du courant alternatif.
Et c'est filtré par le condo installé à bord.
Ya quelque chose qui cloche... mais quoi ?
Si quelqu'un a une idée...
Merci d'avance.
A+
Laurent
_________________
Festina Lente


Revenir en haut
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Mer 25 Jan - 14:51 (2012)    Sujet du message: Circuit Z numéro 2

hello ,

dans le sens de la marche , une des 2 voitures a eu surment l aimant retourner , cette mauvaise blague mes deja arriver sur mes trains Exclamation

donc , normalement , si je ne dis pas de betises , celle qui est ok , tu la laisse sur la partie 1 et l autre faudrat faire 180° sur lui meme de facon a ce que le S et N de ton aimant soit placer dans l autre sens .

si quelqu un peut confimer Okay
_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
lezabitant
les membres qui se sont présentés

Hors ligne

Inscrit le: 15 Oct 2011
Messages: 89
Localisation: Ain

MessagePosté le: Mer 25 Jan - 16:57 (2012)    Sujet du message: Circuit Z numéro 2

Je suis assez d'accord avec ton idée.
J'essaie ce soir.
_________________
Festina Lente


Revenir en haut
DB-R64
Administrateur

Hors ligne

Inscrit le: 16 Avr 2011
Messages: 2 094
Localisation: centre

MessagePosté le: Mer 25 Jan - 17:14 (2012)    Sujet du message: Z

Pour aller tout droit , il faut bien placer la petite cale jaune qui sert de tremplin au guide de la voiture

DB-R64 Laughing
_________________
http://www.retro64boutique.kingeshop.com/


Revenir en haut
Visiter le site web du posteur
Daniel
les membres qui se sont présentés

Hors ligne

Inscrit le: 21 Avr 2011
Messages: 1 355
Localisation: bouche du rhone

MessagePosté le: Jeu 26 Jan - 17:08 (2012)    Sujet du message: Circuit Z numéro 2

bonjour le forum


Bruno dans quelque temps ils ne v'ont plus avoir besoin de nous pour les explications
 on va être au chômage  Sad
pour l'aimant je pense aussi Okay
amitié
Daniel  Okay


Revenir en haut
lezabitant
les membres qui se sont présentés

Hors ligne

Inscrit le: 15 Oct 2011
Messages: 89
Localisation: Ain

MessagePosté le: Jeu 26 Jan - 20:48 (2012)    Sujet du message: Circuit Z numéro 2

La petite cale jaune...
Quelle petite cale jaune ?
On ne nous dit pas tout !
A+
_________________
Festina Lente


Revenir en haut
bertrand81100
les membres qui se sont présentés

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 210
Localisation: 81 Albi

MessagePosté le: Mar 31 Jan - 22:03 (2012)    Sujet du message: Circuit Z numéro 2


Citation:
 Quelle petite cale jaune ?


Moi aussi j'ai des rails Z, évidemment sans la petite cale jaune

On pourrait avoir des photos ? Des côtes (pour en refaire) ? Merci...
_________________
.
http://slot.racing.online.fr


Revenir en haut
Visiter le site web du posteur
DB-R64
Administrateur

Hors ligne

Inscrit le: 16 Avr 2011
Messages: 2 094
Localisation: centre

MessagePosté le: Mar 31 Jan - 23:49 (2012)    Sujet du message: Circuit Z numéro 2

Comme expliqué au début du post , la petite cale jaune sert de tremplin au guide pour retomber sur le fond de la rainure de la voie qui va tout droit
si l'on passe doucement , le guide a le temps de redescendre derrière la cale et de suivre la rainure plus profonde qui tourne qui tourne

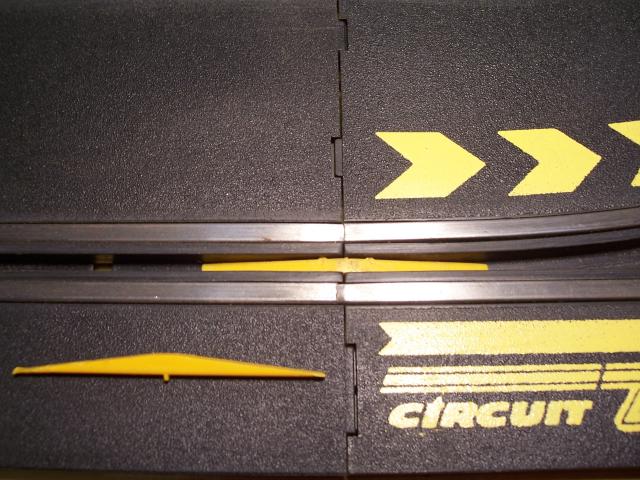

les cales jaunes font 50 mm de long et 3 mm de haut, largeur de la rainure, un petit picot dessous la maintient en place juste à la jonction des deux rails

Sur la photo, une des cales est exactement à sa place et l'autre est vue de coté



DB-R64
_________________
http://www.retro64boutique.kingeshop.com/


Revenir en haut
Visiter le site web du posteur
bertrand81100
les membres qui se sont présentés

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 210
Localisation: 81 Albi

MessagePosté le: Mer 1 Fév - 16:40 (2012)    Sujet du message: Circuit Z numéro 2

Merci Bruno

Questions subsidiaires; que penses-tu de ce système ? Les voitures supportent bien le courant alternatif ? Le changement de voie est-il fiable ?
J'ai essayé le système équivalent de Scx Compact et ça ne m'a pas convaincu, notamment il arrivait que des voitures buttent pile au milieu de l'aiguillage !!!
_________________
.
http://slot.racing.online.fr


Revenir en haut
Visiter le site web du posteur
DB-R64
Administrateur

Hors ligne

Inscrit le: 16 Avr 2011
Messages: 2 094
Localisation: centre

MessagePosté le: Mer 1 Fév - 22:10 (2012)    Sujet du message: z

Je n'ai pas utilisé assez longtemps le circuit pour savoir si au niveau du courant cela avait de l'influence sur la durée de vie des moteurs
Mais cela marchait assez bien
Pour le changement de voie , c'est très efficace , la voiture fait ce que l'on veut à tout les coups, naturellement , il faut bien ralentir pour que la voiture tourne

DB-R64 Okay
_________________
http://www.retro64boutique.kingeshop.com/


Revenir en haut
Visiter le site web du posteur
Salluste
les membres qui se sont présentés

Hors ligne

Inscrit le: 09 Mai 2011
Messages: 744
Localisation: Le Bouscat

MessagePosté le: Mer 1 Fév - 23:50 (2012)    Sujet du message: Circuit Z numéro 2

Bonjour

Une petite question Bruno, tu n'envisagerais pas de nous mouler quelques bidules qui permettent le changement de voie , Tu sais, les petits trucs jaunes.

J'ai 8 rails de changement des voies maisseulemnt quatre ont leur machin qui permet de bifurquer.

Amicalement

Salluste


Revenir en haut
lezabitant
les membres qui se sont présentés

Hors ligne

Inscrit le: 15 Oct 2011
Messages: 89
Localisation: Ain

MessagePosté le: Jeu 2 Fév - 09:00 (2012)    Sujet du message: Circuit Z numéro 2

En voilà une idée qu'elle est bonne !!!
_________________
Festina Lente


Revenir en haut
golfgl90
les membres qui se sont présentés

Hors ligne

Inscrit le: 07 Jan 2012
Messages: 3 156
Localisation: à l'est de l'ouest

MessagePosté le: Lun 7 Jan - 23:15 (2013)    Sujet du message: Circuit Z numéro 2

Je vais bientot recevoir un circuit Z, petite question pour une confirmation, les rails sont bien ceux de 3ème génération ? (type pour porsche 936...?)

c'est au cas où pour l'allonger.... Wink
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
DB-R64
Administrateur

Hors ligne

Inscrit le: 16 Avr 2011
Messages: 2 094
Localisation: centre

MessagePosté le: Mar 8 Jan - 11:35 (2013)    Sujet du message: Circuit Z numéro 2

oui c'est bien cela , les plus larges donc

DB-R64 Okay
_________________
http://www.retro64boutique.kingeshop.com/


Revenir en haut
Visiter le site web du posteur
