Utilisation d'une alimentation stabilisée?
Aller à la page: 1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    retro-jouef Index du Forum -> Entraide -> Electricité - électronique
Sujet précédent :: Sujet suivant
Auteur Message
Max Rebo
les membres qui se sont présentés

Hors ligne

Inscrit le: 08 Jan 2012
Messages: 97

MessagePosté le: Mar 24 Jan - 23:08 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

Bonsoir,

Je possède une alimentation stabilisée de ce type.



Je l'utilise pour alimenter mon chargeur de modélisme.

En voici les caractéristiques :

Description: Specifications: Input voltage: AC120VAC(MVT) / 220VAC(MVZ)
Output voltage : 5 to 15VDC variable Output voltage variation: less than 2% Protection: short-circuit, Automatic current limiting over 32A, over-temperature Output current: 32A(max), 30A(continuous) Ripple: less than 15mVp-p at rated load Fuse: 8A Meter: single volt/current meter, back-lit Size: 175(w) x 67(h) x 165(d) mm Weight: approx. 2 Kg

Puis je alimenter mon circuit avec cela?


Revenir en haut
Publicité






MessagePosté le: Mar 24 Jan - 23:08 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Mar 24 Jan - 23:27 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

hello Max Rebo ,

oui sans probleme , mais regle la tension a 12 V comme sur le Jouef .

tu va avoir de la réserve d énergie avec cette alim Wink
_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
Daniel
les membres qui se sont présentés

Hors ligne

Inscrit le: 21 Avr 2011
Messages: 1 355
Localisation: bouche du rhone

MessagePosté le: Jeu 26 Jan - 16:23 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

bonjour xavier
c'est quoi ce bins il faut Etre ingénieur  Shocked Mr. Green
amitié
Daniel  Okay


Revenir en haut
thierry
les membres qui se sont présentés

Hors ligne

Inscrit le: 12 Oct 2011
Messages: 44
Localisation: normandie

MessagePosté le: Jeu 26 Jan - 20:51 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

bjour  a vous
 moi qui suis une quiche en electricité..
sur je fais cuire des merguezs sur les rails moi .. Mr. Green


Revenir en haut
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Jeu 26 Jan - 21:57 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

ahahahaha , aller un petite liste pour debuter , un transfo 230 V~ / 12 V= 24 va , un pont de diode type PBL 405 , une capa de 3300 µF sous 30 V= , un régulateur 78T12 et hop , le tour est jouer Okay
_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
patache2000
les membres qui se sont présentés

Hors ligne

Inscrit le: 09 Aoû 2011
Messages: 1 426
Localisation: France, 62

MessagePosté le: Jeu 26 Jan - 23:40 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

Very Happy Salut!

Max, ca m'as l'air excellent ton alim, grace a ca tu peux faire rouler du jouef, mais plein d'autres trucs aussi (artin 7,5v, dromocar et TCR 10v, jouef 12V, carrera go et scx compact 14v env ...) comme ca tu as du choix....

A+ Okay


Revenir en haut
Max Rebo
les membres qui se sont présentés

Hors ligne

Inscrit le: 08 Jan 2012
Messages: 97

MessagePosté le: Ven 27 Jan - 01:19 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

Je ne sais pas si toutes ces marques fonctionnerait sachant que j'utilise des rails d'ancienne génération.

Il faudrait que je fasse le test.


Revenir en haut
Daniel
les membres qui se sont présentés

Hors ligne

Inscrit le: 21 Avr 2011
Messages: 1 355
Localisation: bouche du rhone

MessagePosté le: Ven 27 Jan - 13:32 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

bonjour xavier
sur les rails jouef tu peux faire rouler énormément de voitures de circuit différents
a surveiller la profondeur et l'épaisseur  pour certain guide sinon ça roule bien
exemple troby carerra petit scalex , artin mais avec le bins de xavier et d'autres
amitié
Daniel  Okay


Revenir en haut
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Mar 21 Aoû - 12:41 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

hello ,

dans la série , on jette rien et on modifie ...

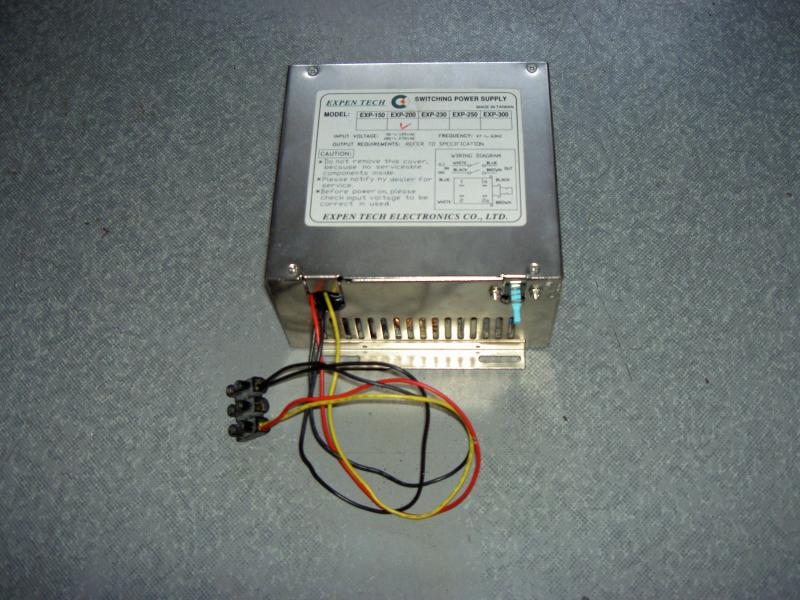

une alim de PC-AT modifier , elle sort 13.5 V= sous 14 A , au départ , c est pour ma CB 27 Mhz mais rien n empeche d en faire une autre réglé a 12 V= .

y a ka fo kon ...
_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
dede40
les membres qui se sont présentés

Hors ligne

Inscrit le: 25 Fév 2012
Messages: 585
Localisation: Mont de Marsan

MessagePosté le: Jeu 8 Nov - 22:26 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

Bonsoir à tous,
Histoire d'alimenter (à quelle tension? ) le débat, je viens d'acquérir pour 5 € un transformateur Disjoncta 1500. Donc, histoire de repérer les différentes tensions de sortie, test au Métrix.
Tension relevée en continu: 17,6 V et 17,8 en alternatif Rolling Eyes Exclamation  Les tensions de sorties annoncées: 12 et 14 V
Test sur un transfo équipant un coffret (Transfo CR-T40 /E), tension de sortie: 17,8 V pour du 12 V annoncé. Re Exclamation Rolling Eyes
Alors essais sur circuit sous 12 V, puisque ces chers petits moteurs sont censés tourner à cette tension, et là surprise Shocked , la voiture se traîne et je lâche à peine la poignée dans les virages très serrés! Remise des gaz à la tension maxi et je retrouve tout le caractère de ma 911 Very Happy

Toujours sûrs de tourner sous 12 Volts?

Bon remue-méninges Mr. Green

André

_________________
Pas de solution, alors pas de problème!


Revenir en haut
golfgl90
les membres qui se sont présentés

Hors ligne

Inscrit le: 07 Jan 2012
Messages: 3 156
Localisation: à l'est de l'ouest

MessagePosté le: Jeu 8 Nov - 22:38 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

moi j'suis largué Neutral
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Jeu 8 Nov - 23:27 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

hello ,

si tu ajuste le transfo " Disjoncta 1500 " a 12 V= , tu t apercois que la voiture se traine plaine vitesse mais faut aussi regarder la tension sur les rails quand la voiture roule au maxi , y as plus les 12 V= que tu avais régler !

du coup , ma Lancia Stratos qui fait le proxy , avait été choisis sur ce critere la , 12 V= précis et elle sortais du lot .
_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
bertrand81100
les membres qui se sont présentés

Hors ligne

Inscrit le: 28 Aoû 2011
Messages: 210
Localisation: 81 Albi

MessagePosté le: Ven 9 Nov - 17:54 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

Tout à fait, ne pas se fier à ce qui est écrit sur les transfo Jouef, ils délivrent bien plus, autour de 17 volts. Elles sont de plus mal régulées / stabilisées, elles font plus facilement chauffer les moteurs
Donc quand on les remplace, il faut viser une alim moderne d'au moins 15 volts pour bien faire tourner une Jouef....

@JMD_91 : sauf erreur, en piste on peut perdre de l'ampérage mais pas du voltage
_________________
.
http://slot.racing.online.fr


Revenir en haut
Visiter le site web du posteur
Daniel
les membres qui se sont présentés

Hors ligne

Inscrit le: 21 Avr 2011
Messages: 1 355
Localisation: bouche du rhone

MessagePosté le: Mer 14 Nov - 20:43 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

bonsoir a tous


bon aprés avoir lu une cargaison de messages ( vu mon retard de 3 mois vous connaissez la chanson maintenant) là les derniers mon donné le compte je suis plus que largué la neurone a disjonctée Shocked


j’arrête et je vais manger ça ira mieux demain Crying or Very sad


bonsoir à tous


amitié
Daniel  Okay


Revenir en haut
dede40
les membres qui se sont présentés

Hors ligne

Inscrit le: 25 Fév 2012
Messages: 585
Localisation: Mont de Marsan

MessagePosté le: Mer 14 Nov - 20:52 (2012)    Sujet du message: Utilisation d'une alimentation stabilisée?

T'inquiètes pas Daniel! Ca fait toujours ça au début et puis après ça passe Razz

Bon appétit!
_________________
Pas de solution, alors pas de problème!


Revenir en haut
