Branchement ?


Poster un nouveau sujet   Répondre au sujet    retro-jouef Index du Forum -> Les trains Jouef -> Vos trains
Sujet précédent :: Sujet suivant
Auteur Message
loco45
les membres qui se sont présentés

Hors ligne

Inscrit le: 10 Juin 2012
Messages: 35
Localisation: Loiret

MessagePosté le: Jeu 28 Juin - 11:05 (2012)    Sujet du message: Branchement ?

Bonjour,

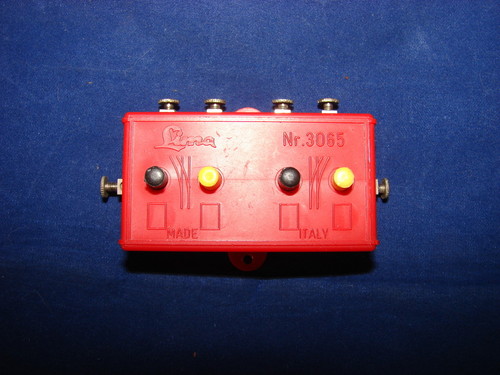

J'ai trouvé ce boîtier réf: 3065 de LIMA dans un lot

Je ne le connais pas et voudrais savoir comment on le branche pour le faire fonctionner ?
merci pour vos réponses.


_________________
Mon avatar, loco de chantier Meccano n°5


Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Jeu 28 Juin - 11:05 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Ven 29 Juin - 12:16 (2012)    Sujet du message: Branchement ?

hello ,

les plots de chaque coté étans prevue pour aller sur l alim 14 V~ , ceux sur le dessus ( par groupe de 2 ) vont a chaque aiguillage puis retour d aiguillage a l alim .

voila , j espere que ca été claire , ce sont des poussoirs de commande Wink
_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
loco45
les membres qui se sont présentés

Hors ligne

Inscrit le: 10 Juin 2012
Messages: 35
Localisation: Loiret

MessagePosté le: Ven 29 Juin - 12:33 (2012)    Sujet du message: Branchement ?

ok, je résume les deux petites bornes sur le côté je l'ai relie au 14V alternatif du transfo, et par contre côté aiguillage j'ai trois fils ? (marron blanc et noir ) je mets lesquels au boîtier sur les trois ?
et une autre question sur certain aiguillage ( Hornby ) je n'ai pas de fils ? par contre j'ai trois prises fixé au boîtier de l'aiguillage avec trois chiffres 1.0.2 pareil  ? je branche quoi comme fils au boîtier de commande ?
Cela en fait des questions mais je ne voudrais pas cramé mes aiguillages !
Merci
_________________
Mon avatar, loco de chantier Meccano n°5


Revenir en haut
Visiter le site web du posteur
Combi 39
les membres qui se sont présentés

Hors ligne

Inscrit le: 10 Fév 2012
Messages: 1 309
Localisation: CHAMPAGNOLE

MessagePosté le: Ven 29 Juin - 19:55 (2012)    Sujet du message: Branchement ?

       Laughing   le fil rouge, sur le bouton rouge. le fil noir, sur le bouton noir  Rolling Eyes

Revenir en haut
loco45
les membres qui se sont présentés

Hors ligne

Inscrit le: 10 Juin 2012
Messages: 35
Localisation: Loiret

MessagePosté le: Ven 29 Juin - 20:36 (2012)    Sujet du message: Branchement ?

mais je n'ai pas de fil rouge ? c'est là le hic...c'est ou marron ou blanc ! alors lequel... Sad
_________________
Mon avatar, loco de chantier Meccano n°5


Revenir en haut
Visiter le site web du posteur
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Sam 30 Juin - 13:58 (2012)    Sujet du message: Branchement ?

hello ,

si tu as un multimetre , faut trouver le point 0 de tes aiguillages car chaque marque est differente , en théorie , sur les Jouef , y a 2 versions , 2 rouges / 1 noir & 1 marron / 1 noir / 1 blanc ; dans ces ca la , le noir est le commun , faut juste controler avec le cablage .


_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
loco45
les membres qui se sont présentés

Hors ligne

Inscrit le: 10 Juin 2012
Messages: 35
Localisation: Loiret

MessagePosté le: Sam 30 Juin - 14:16 (2012)    Sujet du message: Branchement ?

ok je vais voir tout ça Very Happy  merci
et bon week end
