MessagePosté le: Sam 15 Déc - 22:48 (2012)    Sujet du message: jouef avec condensateur

bonsoir le forum,

j'aurais aimé savoir quelles voitures sont sorties avec un condensateur ???

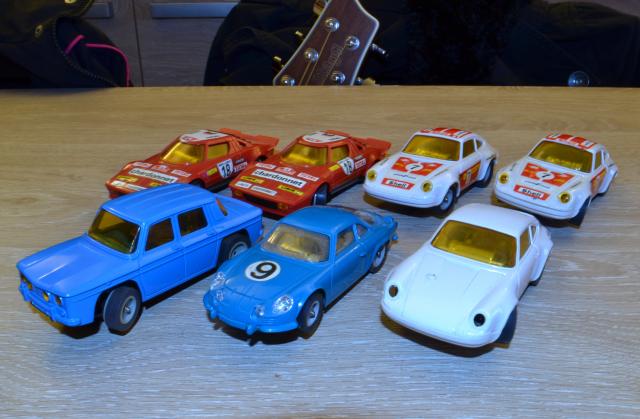

voici celles que je possède...





Revenir en haut
Publicité






MessagePosté le: Sam 15 Déc - 22:48 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Sam 15 Déc - 23:53 (2012)    Sujet du message: jouef avec condensateur

hello ,

le condensateur seul suffit pas , il y as une diode 1 N 4001 en série avec le condo et ca valeur est de 68µF sous 25 V= .

sinon , je pense les Jouef-Matic sont censer ne pas en avoir mais avoir un récépteur .

faudrat confirmer Wink
_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
DB-R64
Administrateur

Hors ligne

Inscrit le: 16 Avr 2011
Messages: 2 167
Localisation: centre

MessagePosté le: Dim 16 Déc - 00:03 (2012)    Sujet du message: jouef avec condensateur

Je dirai seulement seules celles qui étaient dans les coffrets 1 et 2 du circuit z , c'est à dire la Lancia et la Porsche pour le coffret numéro ,   et les mêmes + la R5 Police pour le coffret 2

la R5 a de l'électronique en plus pour un fonctionnement aléatoire de voiture bouchon

DB-R64 Okay
_________________
http://www.retro64boutique.kingeshop.com/


Revenir en haut
Visiter le site web du posteur
Combi 39
les membres qui se sont présentés

Hors ligne

Inscrit le: 10 Fév 2012
Messages: 1 309
Localisation: CHAMPAGNOLE

MessagePosté le: Dim 16 Déc - 16:21 (2012)    Sujet du message: jouef avec condensateur

ok, merci bien,

je ne sais pas trop quoi penser de l'Alpine et la R8 équipé de la sorte !!!


Revenir en haut
jmd_91
les membres qui se sont présentés

Hors ligne

Inscrit le: 31 Déc 2011
Messages: 960
Localisation: 91

MessagePosté le: Dim 16 Déc - 18:59 (2012)    Sujet du message: jouef avec condensateur

hello ,

c est pas un montage d origine , surment une recup d une voiture prevus a cet éffet Okay
_________________
www.jouef-sncf-91.skyrock.com


Revenir en haut
malpaso72
les membres qui se sont présentés

Hors ligne

Inscrit le: 22 Fév 2015
Messages: 61
Localisation: 25

MessagePosté le: Mar 10 Jan - 20:50 (2017)    Sujet du message: jouef avec condensateur

Question peut être bete: mais à quoi sert ce condensateur ?
Je decouvre...et recemment j 'avais achete une porsche blanche qui en avait un... je ne savais pas ce que c 'etait, j ai cru que c 'etait un montage fait l'ancien proprio, d'autant que l une des deux pieces mettaliques qui tiennent les frotteurs etait cassé a moitié... du coup je l'ai enelve et remonté la piece en question recupèré sur une vieille carcasse...
bref j ai peut etre fait une connerie en virant ce condensateur...et là du coupj e suis impatient de sa voir a quoi cela servait  Embarassed Embarassed Embarassed


Revenir en haut
Glenn
les membres qui se sont présentés

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 564
Localisation: Lorraine

MessagePosté le: Mer 11 Jan - 11:19 (2017)    Sujet du message: jouef avec condensateur

Salut,
je pense que le condensateur présent sur les Jouef les plus anciennes avait un rôle d'antiparasites afin que le fonctionnement
de ces voitures ne perturbe pas la réception TV de l'époque ( et la radio) .
Quand j'ai acheté mes premières JF en 1973, une Porsche GT blanche, il n'y en avait plus .
On peut l'ôter sans problème, c'est dommage, ça fait "vintage" !
Précision, il y en a encore dans d'autres marques (?) .
Glenn .


Revenir en haut
patache2000
les membres qui se sont présentés

Hors ligne

Inscrit le: 09 Aoû 2011
Messages: 1 492
Localisation: France, 62

MessagePosté le: Mer 11 Jan - 14:27 (2017)    Sujet du message: jouef avec condensateur

Very Happy Salut!


En fait, ce n'est pas un antiparasite, mais c'est dû au fonctionnement spécifique des Circuit Z


Un circuit classique tourne en courant continu (+ et -)


Tandis qu'un circuit Z tourne en Alternatif (succession très rapide de + et de - )


Du fait de l'utilisation des deux voies, il faut contourner le probleme en ayant les deux poignées qui agissent sur les 2 voies


Les voitures sont les mêmes,sauf ce montage supplémentaire de condensateur et de diode qui ne laisse passer le courant que dans un sens (+ vers le - ou l'inverse), la poignée correspondante pilotant la voiture correspondante...


On pourrait donc tout a fait monter ce systeme sur n'importe quelle Jouef, par ailleurs Artin a copié assez récemment ce système.


Voila, j'espere avoir été assez clair...


A+ Okay


Revenir en haut
Gérard 58
les membres qui se sont présentés

Hors ligne

Inscrit le: 02 Oct 2013
Messages: 1 069
Localisation: Nievre (58)

MessagePosté le: Mer 11 Jan - 16:49 (2017)    Sujet du message: jouef avec condensateur

Okay Patache,

L'explication est claire, on peut effectivement équiper n'importe quelle voiture de ce système et le supprimer  pour la réutiliser  en système normal. On en avait déjà parlé ici:

http://retro-jouef.xooit.org/t30-Circuit-Z-numero-2.htm?start=15
_________________
@ + Gérard


Revenir en haut
golfgl90
les membres qui se sont présentés

Hors ligne

Inscrit le: 07 Jan 2012
Messages: 3 287
Localisation: à l'est de l'ouest

MessagePosté le: Mer 11 Jan - 18:39 (2017)    Sujet du message: jouef avec condensateur

Merci Gérard pour le lien et pour faire court cela s'utilise pour le z1 z2 raikls d etroisième génération ave un transfo noir spécifique t rail d'alim 3ème génération spécifique du à la prise de raccordement sur le transfo écartement des prise plus large  Wink
_________________
Thierry
garder ses yeux d'enfant


Revenir en haut
malpaso72
les membres qui se sont présentés

Hors ligne

Inscrit le: 22 Fév 2015
Messages: 61
Localisation: 25

MessagePosté le: Mer 11 Jan - 19:47 (2017)    Sujet du message: jouef avec condensateur

Merci pour toutes vos reponses !
Okay Okay Okay
